概述：

PJZY-10W戶外預付費計量柜主要由真空斷路器及計量用組合互感器組成。適用于額定頻率50Hz，額定電壓6-10kV電力系統的分支及專用變壓器中作預付費的計量和保護。計量互感器和真空斷路器置于同一箱體內，節省了用戶的安裝費用。

結構特點：

1．戶外預付費計量柜采用全封閉結構，具有開斷性能穩定可靠、體積小、安裝方便、免維護、使用壽命長等特點。

2．戶外預付費計量柜采用全密封,全絕緣結構，防護等級達到IP67。

3．箱體采用雙門結構，第一道門內是儀表室，第二道門內安裝了真空開關、隔離刀閘、避雷器、保護互感器、電壓互感器和計量電流互感器。

4．儀表室門上安裝了斷路器分、合閘按鈕﹔合閘指示燈、儲能指示燈、電流指示儀表;高壓帶電指示器、開關智能控制器。二道門開有面板孔，開關前面板外露，可以進行手動操作。

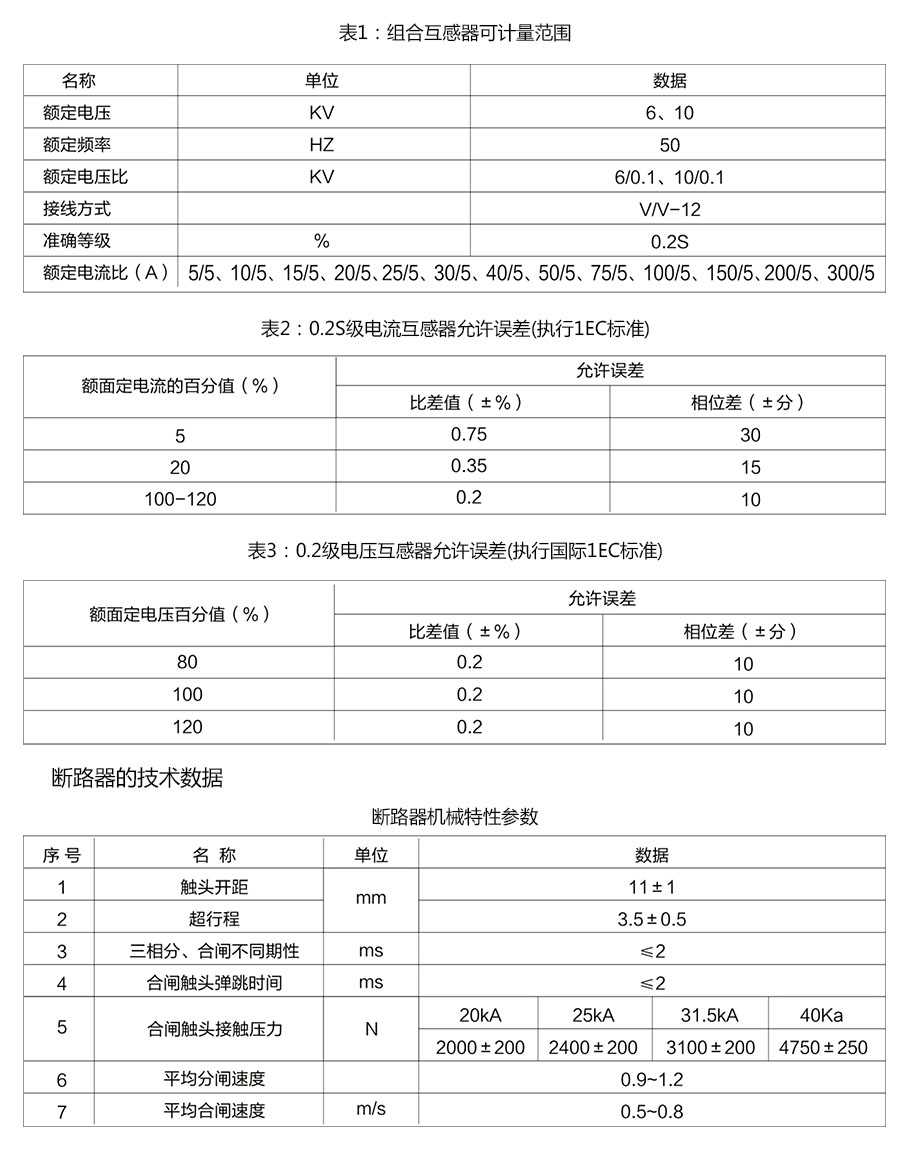

組合互感器主要規格及各部技術參數：
