產品概述：產品集成了保護、控制和狀態監視等功能。本裝置整定范圍廣，且易于配置各功能模塊，以適應各種應用領域。多功能的JN-2101的裝置結構精巧，可以為任意空氣絕緣開關柜或電氣絕緣開關柜帶來滿意的解決方案。

【型號及含義】

【保護功能】

◆ 控制器的特點

可以快速切除界內故障，速斷動作時間小于30毫秒?？刂破鳛?2位微機型的繼電保護及監控裝置，預留以太網通訊接口，滿足電力系統信息化的要求。

同時具有保護和監控功能。

采用GPRS方式與監控中心通信，用中文短信方式向值班員報告運行的各種工況信息。與預付費電能表配合，實現預付費控制功能。還可以擴展，在未經授權的情況下，打開計量箱門，強制斷電的功能，起到防竊電的功能。

接地保護可以選擇帶方向或不帶方向。

短信可以設置發或不發，使測試更加方便。

開關量信號可以軟件取反。

◆ 保護功能及工作原理

10kV饋線或設備的故障主要有相間短路和單相接地兩種類型，控制器對這兩種故障分別進行處理。

◆ 相間短路故障的處理

對于用戶界內的相間短路故障，控制器通過檢測從分界開關內部采集的AC相電流與定值比較來判斷故障的發生，當大于定值，立即跳閘把故障隔離掉，不影響非故障區域的供電。即便由于定值的選擇性問題，某些故障造成了變電站出線開關也跳閘了，但變電站重合后，故障點已經被隔離，非故障區域可以很快恢復供電。

設二段定時限過電流保護（速斷、過流），各段電流及時間定值可獨立整定，分別設置整定控制字控制這二段保護的投退。過負荷可以選擇跳閘或告警。

專門設置一段加速段電流保護，在重合閘后投入3秒，而不是選擇加速速斷、過流?？梢杂煽刂谱滞锻?，加速段的電流及時間可獨立整定。

◆ 單相接地故障的處理

單相接地故障，由于零序電流遠小于用戶界內發生單相接地故障時的零序電流，因此，通過設定適當?shù)亩ㄖ担纯勺龀鰷?zhǔn)確的判斷。可以選擇跳閘或告警。

◆ 負序過流保護（缺相保護；需訂做)

當電動機三相電流有較大不對稱，出現較大的負序電流，而負序電流將在轉子中產生2倍工頻的電流，使轉子附加發熱大大增加，危機電動機的安全運行。

裝置設置兩段定時限負序過流保護，分別對電動機反相斷相，匝間短路以及較嚴重的電壓不對稱等異常運行工況提供保護。其中負序過流Ⅱ段作為靈敏的不平衡電流保護，可通過控制字FGLFSX選擇采用定時限還是反時限。

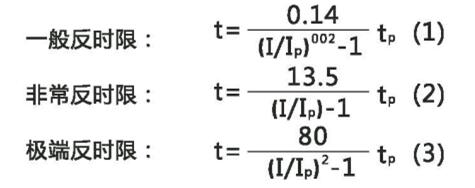

根據國際電工委員會(IEC255-4)和英國標準范（BS142.1996)的規定，一般采取下列三個標準特性方程：

上式中，IP為電流基準值，取負序過流Ⅱ段定值Ifx2；tp為時間常數，取負序過流Ⅱ段時間定值Tfx2，范圍為0~1s。

◆ 重合閘

有最大四次重合閘，每次的投退可單獨控制，每次的延時可獨立整定?？梢酝锻撕祥l后加速功能。

◆ FTU功能

遙控、遙測、遙信功能

遙控功能有：遙控跳閘操作，遙控合閘操作。手持遙控器就地跳閘操作，就地合閘操作。

遙測量主要有：IAIC IO，精確達到0.5級。

遙信量主要有：9路遙信開入、裝置變位遙信及事故遙信，并作事件順序記錄，遙信分辨率小于2ms。

◆ 事項記錄保護功能

可以存儲32條事件順序記錄(SOE記錄）和16條保護動作記錄。掉電不消失，方便事故的追憶和分析。

◆ 對時功能

可以通過調度通過通信對時，也可以使用手機通過短信對時，也可以使用專用測試軟件對時。

◆ 自動發送稟項短信功能

實時監視現場狀態的變化，一旦發生變化立即向指定的手機號碼（可以是多個手機號)發送事件報告，事件報告是中文的，很直觀。該功能可以通過控制字關閉或打開。

◆ 遠程抄表功能（屬擴展功能,需訂貨說明）

預留了485通信口，可以接1-8塊電能表，裝置自動采集電能表的數據，并轉發上傳，實現遠程抄表。

【主要技術參數】

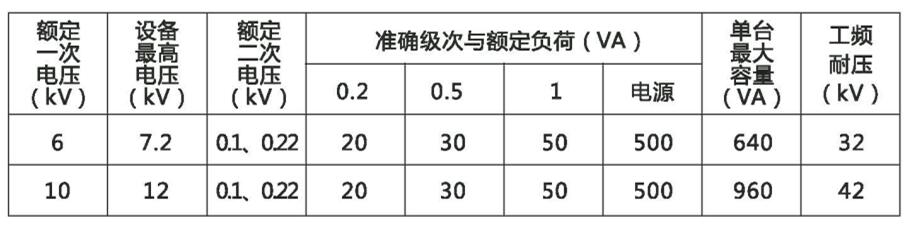

表1 JLSZKH-12Wz型電壓部分技術參數

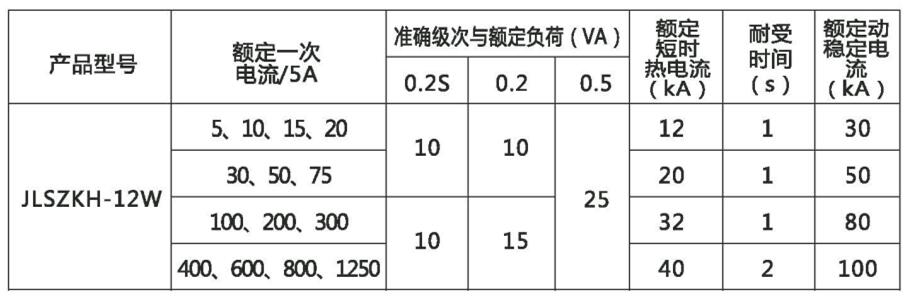

表2 JLSZKH-12Wz型電流部分技術參數

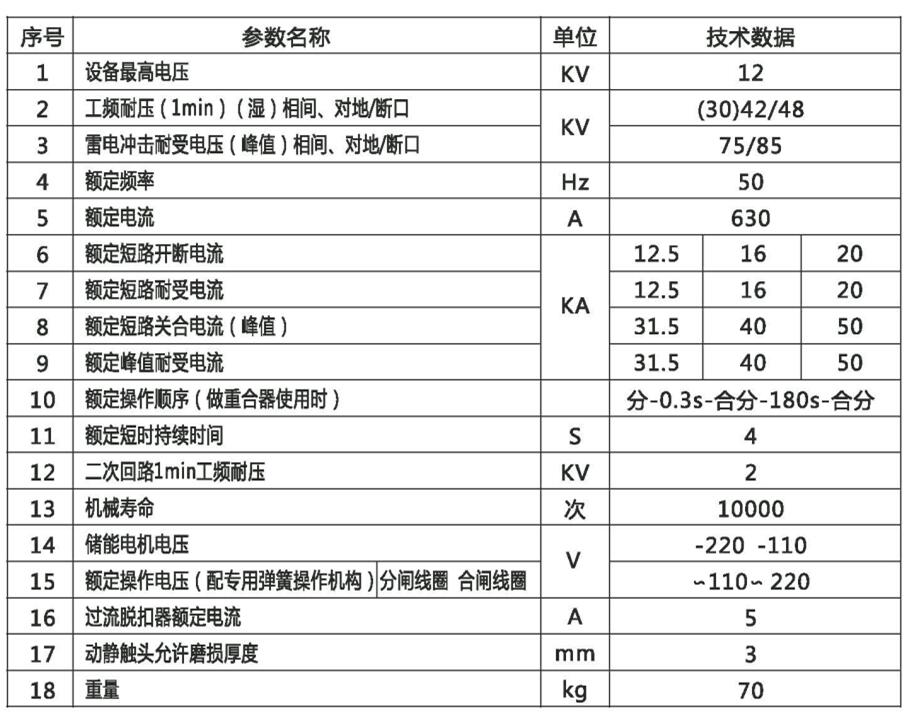

表3 JLSZKH-12W型真空斷路器數據

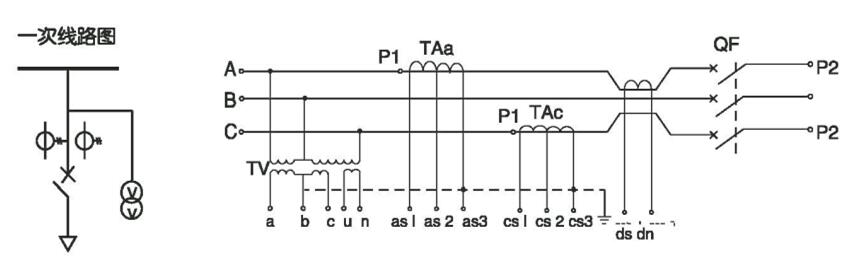

【接線原理圖】

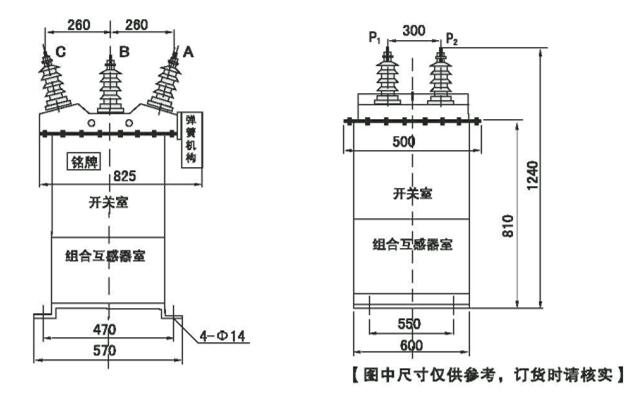

【安裝尺寸】
